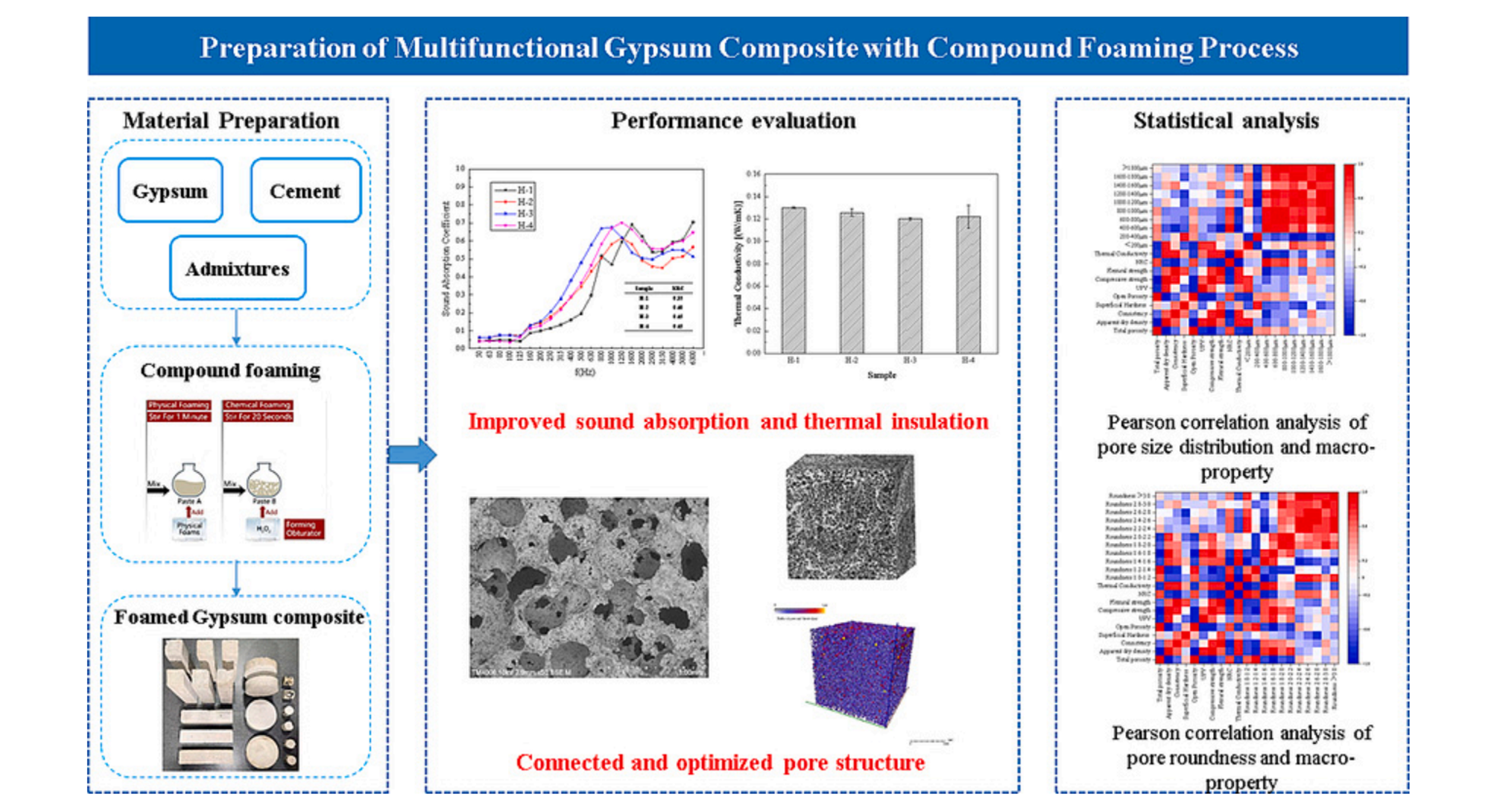

研究采用复合发泡工艺(物理发泡与化学发泡相结合)制备了轻质烟气脱硫(FGD)石膏复合材料(FGD石膏/白水泥质量比为7:3)，以增强吸声和保温性能。考察了H2O2(化学发泡剂，0.0 wt%， 1.0 wt%， 2.0 wt%， 3.0 wt%)对其吸声、隔热性能和孔隙结构的影响。基于Pearson相关分析研究了孔隙结构参数与性能之间的关系。x射线计算机断层扫描(X-CT)结果表明，与物理发泡工艺(H2O2, 0.0 wt%)相比，复合发泡工艺(H2O2, 2.0 wt%)可使孔隙配位数提高14.0%，孔隙度提高6.4%。复合发泡工艺使材料的降噪系数提高了28.57%，导热系数降低了7.68%。
